ক্যাপাসিটার প্রতিবন্ধকতা এবং ইএসআর ফ্রিকোয়েন্সি বৈশিষ্ট্য বিশ্লেষণ

1। ভূমিকা
একটি ক্যাপাসিটরের প্রতিবন্ধকতা (| জেড |) এবং সমমানের সিরিজ প্রতিরোধের (ইএসআর) এর ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি সার্কিট ডিজাইনে এর কার্যকারিতা মূল্যায়নের জন্য বিশেষত শব্দ দমন এবং ভোল্টেজ স্থিতিশীলতায় গুরুত্বপূর্ণ। এই নিবন্ধটি সূত্র এবং গ্রাফ দ্বারা সমর্থিত আদর্শ এবং বাস্তব ক্যাপাসিটারগুলির তুলনা করে এই বৈশিষ্ট্যগুলি পদ্ধতিগতভাবে ব্যাখ্যা করে।

2। আদর্শ ক্যাপাসিটার আচরণ

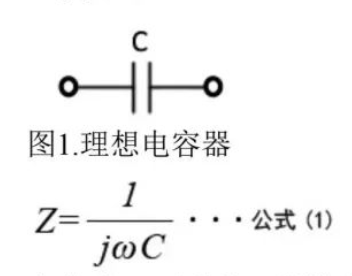

একটি আদর্শ ক্যাপাসিটরের প্রতিবন্ধকতা খাঁটি ক্যাপাসিটিভ:

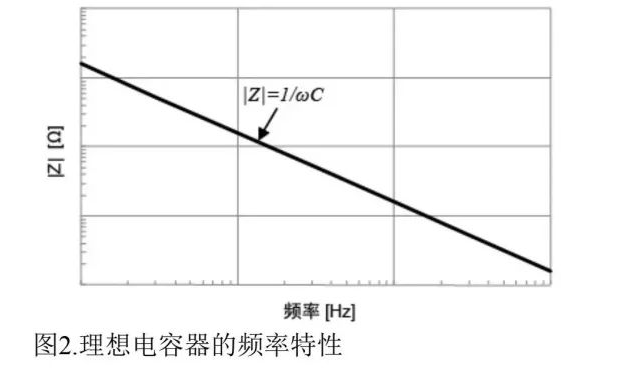

যেখানে ω কৌণিক ফ্রিকোয়েন্সি এবং সিআইএস ক্যাপাসিট্যান্স। চিত্র 1 -তে দেখানো হয়েছে, ফ্রিকোয়েন্সি (চিত্র 2) এর সাথে বিপরীতভাবে ∣z∣decreases এবং ইএসআর শূন্য (কোনও ক্ষতি নেই)।

3। আসল ক্যাপাসিটার আচরণ

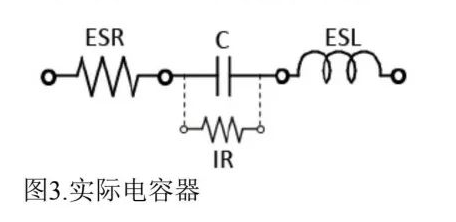

রিয়েল ক্যাপাসিটারগুলি পরজীবী প্রভাবগুলি প্রদর্শন করে (চিত্র 3):

ESR: ডাইলেট্রিক ক্ষতি এবং ইলেক্ট্রোড প্রতিরোধের দ্বারা সৃষ্ট।
ESL: ইলেক্ট্রোড বা সীসা থেকে পরজীবী আনয়ন।

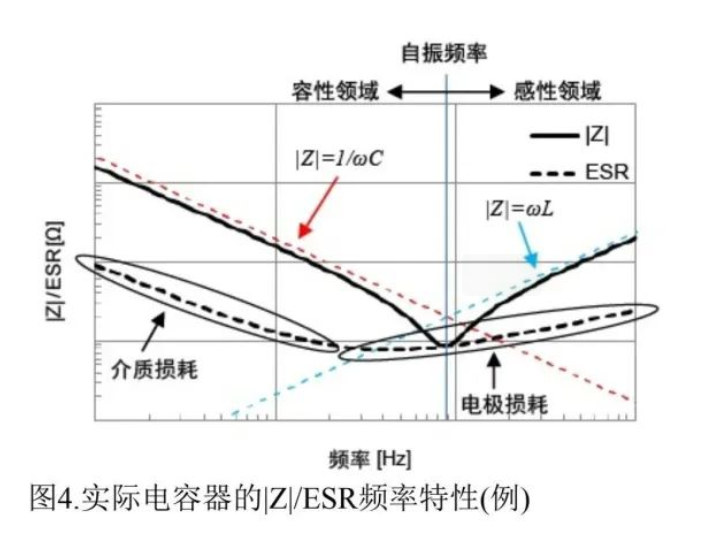

তাদের ফ্রিকোয়েন্সি প্রতিক্রিয়া একটি ভি-কার্ভ অনুসরণ করে (চিত্র 4):

নিম্ন-ফ্রিকোয়েন্সি রেঞ্জ (ক্যাপাসিটিভ অঞ্চল) : ∣z∣ = 1/ωc, ESR ডাইলেট্রিক ক্ষতির দ্বারা প্রভাবিত।
অনুরণন পয়েন্ট : ∣z∣riech ন্যূনতম (∣z∣ = ESR), স্ব-অনুরণিত ফ্রিকোয়েন্সি সংজ্ঞায়িত করে।
উচ্চ-ফ্রিকোয়েন্সি রেঞ্জ (ইন্ডাকটিভ অঞ্চল) : ∣z∣ = ωl, ত্বকের প্রভাব দ্বারা প্রভাবিত ESR।

4। ক্যাপাসিটার প্রকারের তুলনা

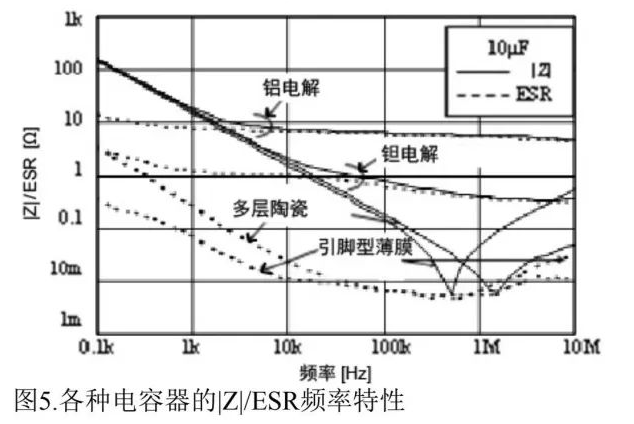

10μf ক্যাপাসিটারগুলির জন্য (চিত্র 5):

অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক: উচ্চ ফ্রিকোয়েন্সিগুলিতে উচ্চ ইএসআর (ইলেক্ট্রোলাইট প্রতিরোধের কারণে)।
মাল্টিলেয়ার সিরামিক: কম ইএসআর সহ দুর্দান্ত উচ্চ-ফ্রিকোয়েন্সি পারফরম্যান্স।
ফিল্ম ক্যাপাসিটার: কম ইএসএল, উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য আদর্শ।

5। উপসংহার
উচ্চ-ফ্রিকোয়েন্সি সার্কিটগুলিতে, ESR এবং ESL অবশ্যই সাবধানতার সাথে বিবেচনা করা উচিত। ডিজাইনারদের ফ্রিকোয়েন্সি প্রয়োজনীয়তার উপর ভিত্তি করে ক্যাপাসিটারগুলি নির্বাচন করা উচিত, যেমন ডিকোপলিংয়ের জন্য মাল্টিলেয়ার সিরামিক এবং কম-ফ্রিকোয়েন্সি ফিল্টারিংয়ের জন্য অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক্স।
